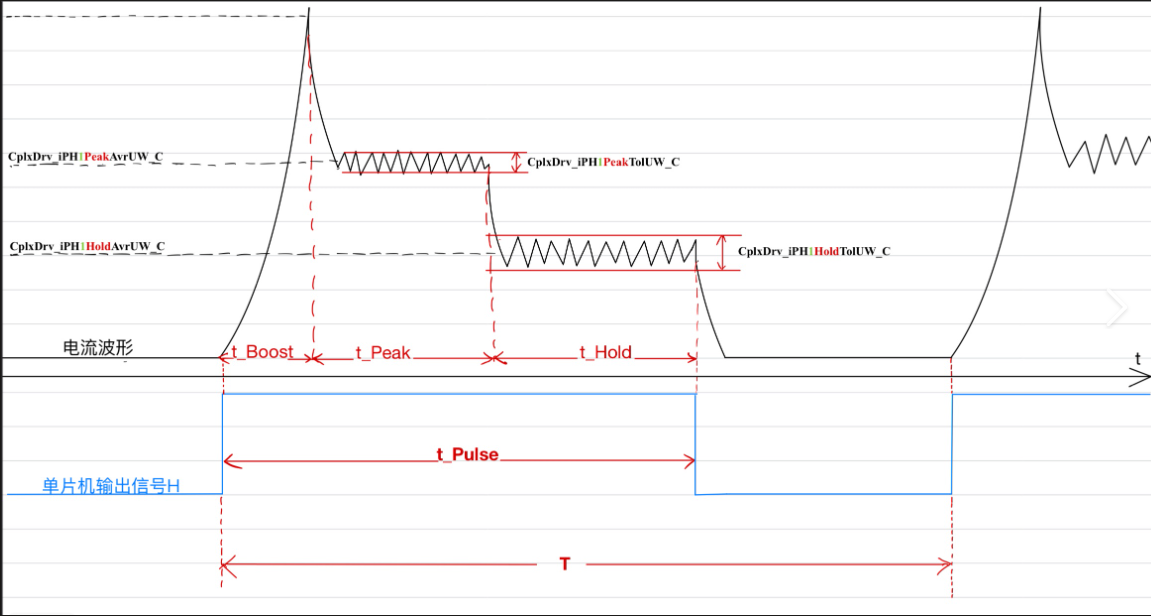

【喷射控制_Peakhold电流波形】

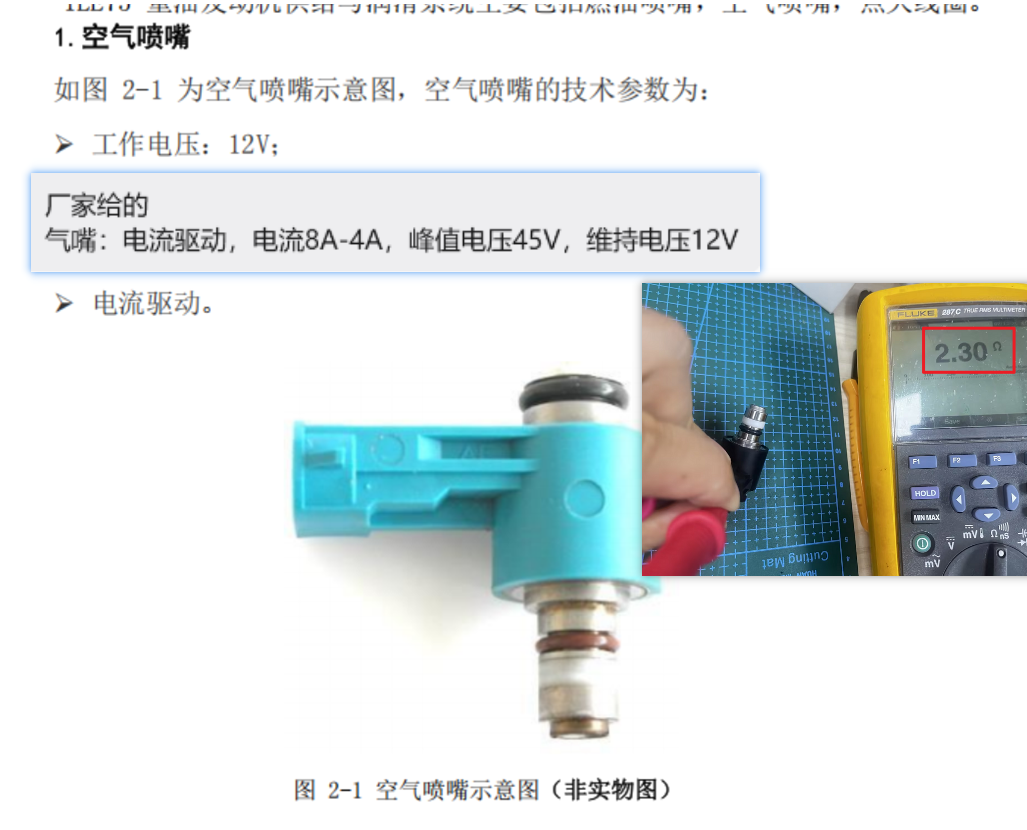

负载及需求说明
峰指电压45V，维持电压12V，
BOOST电流8A，Peak电流Hold电流都为4A，
内阻2.3欧姆，电感未知
硬件说明
工况说明
曲轴齿数24齿
额定转速8000rpm
四冲程
最大喷射频率
AD更新周期确认
因为ADC在分配管教的时候没把连续采集的分开用到了以下组，后续有测试结果在这里总结下
GROUP0 周期更新时间为10.2us，提高ADC主频到25Mhz更新周期为4.48us

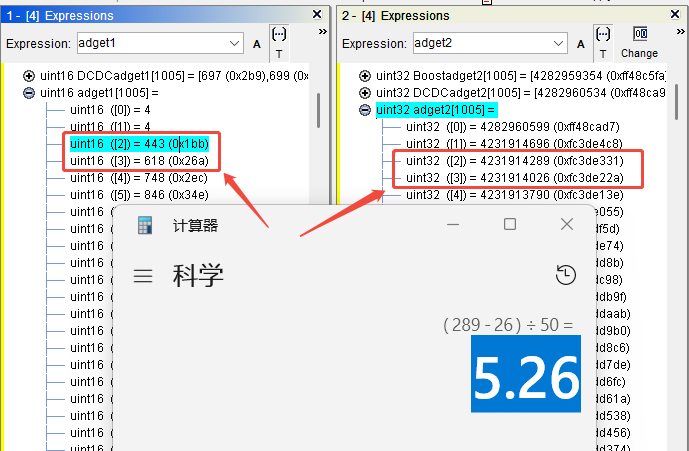

GROUP1 周期更新时间为5.26us

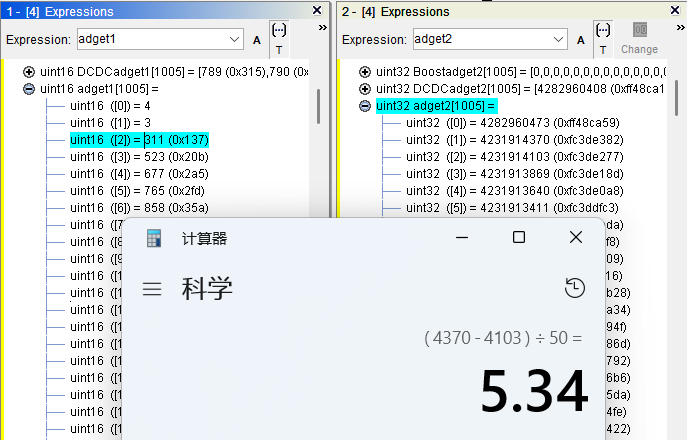

GROUP2 喷油2周期更新时间为5.34us

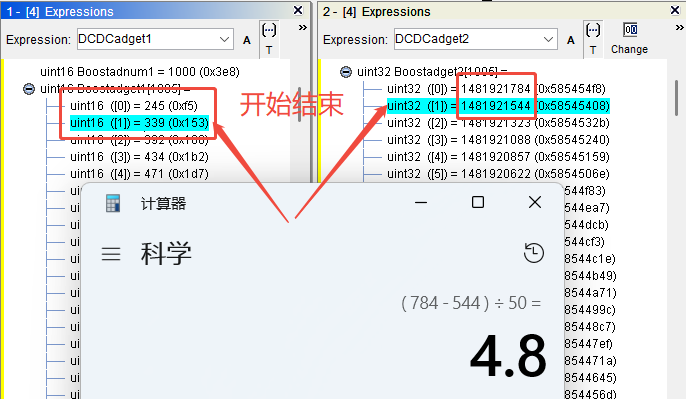

GROUP4 喷油1周期更新时间为4.8us
GROUP8 周期更新时间为17.2us

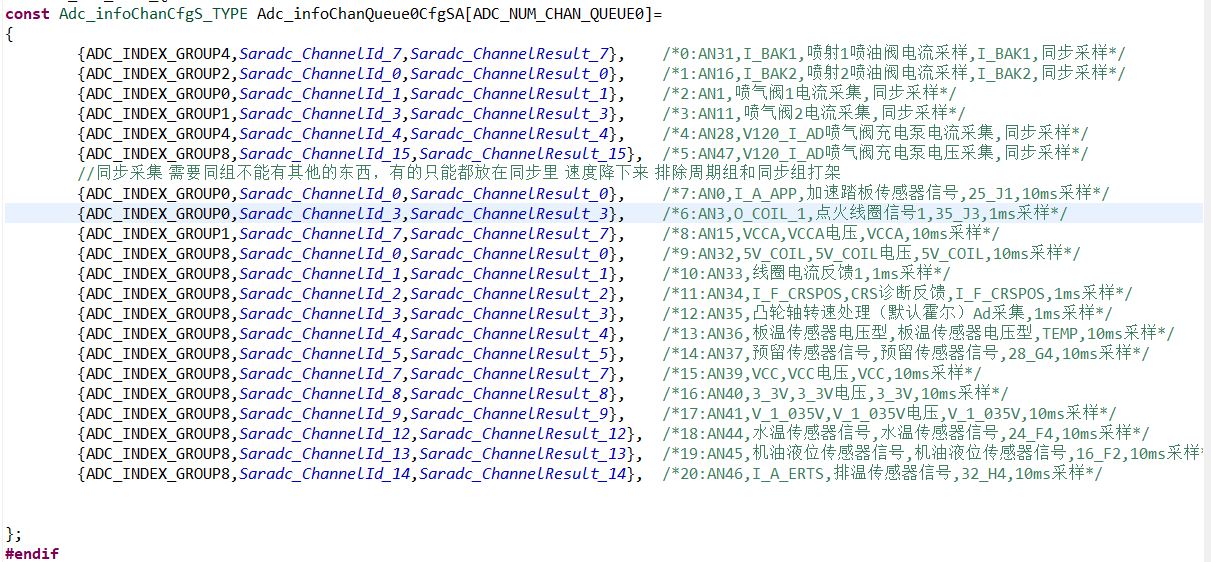

下面为连续采集组的配置结构

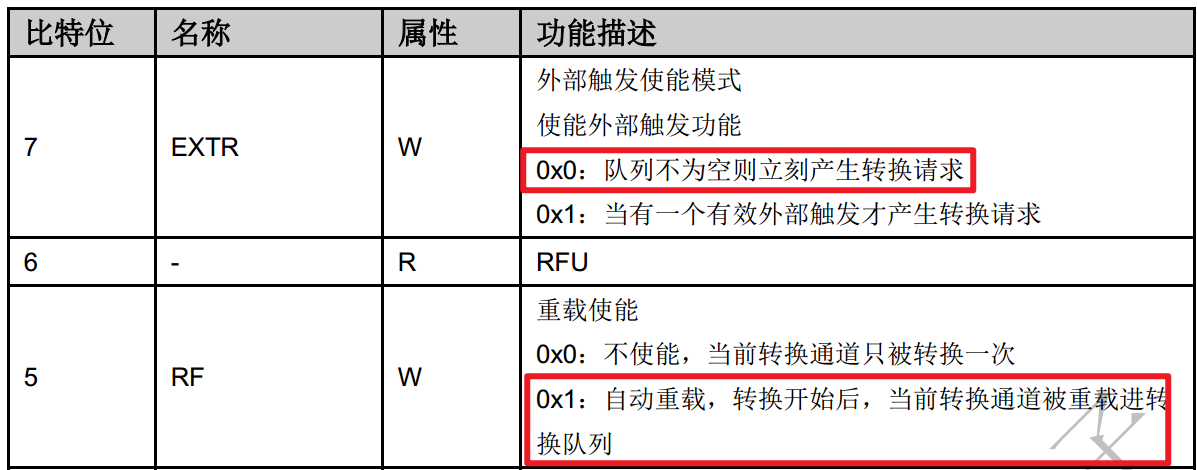

ADC配置成连续采样，队列输入寄存器（QINRi） RF=1 EXTR=0
需要检查下配置

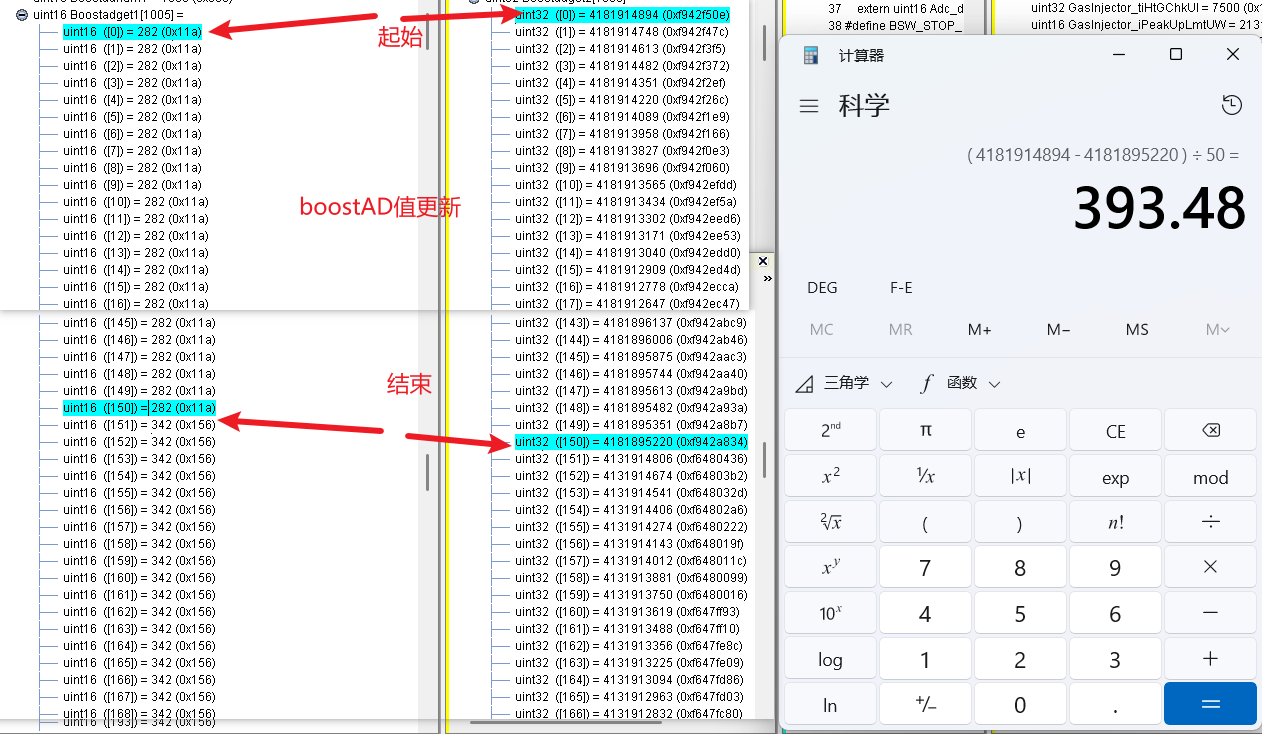

现在更新时间需要到达4us 现在400多us!!!!

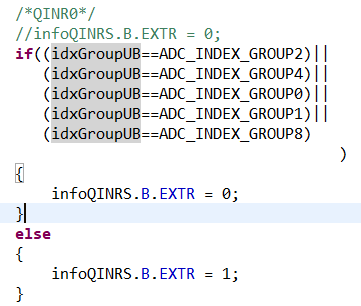

这个代码里竟然有这种 OMG 那配置文件干嘛用的！！！ 得根据自己需要那个组为连续采集就把这个加上
增加过后 ，单独一个通道得转换时间4.8us

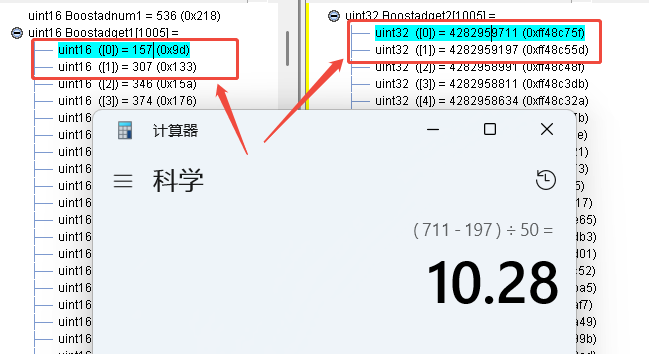

喷气阀1的AD更新时间为10.28us

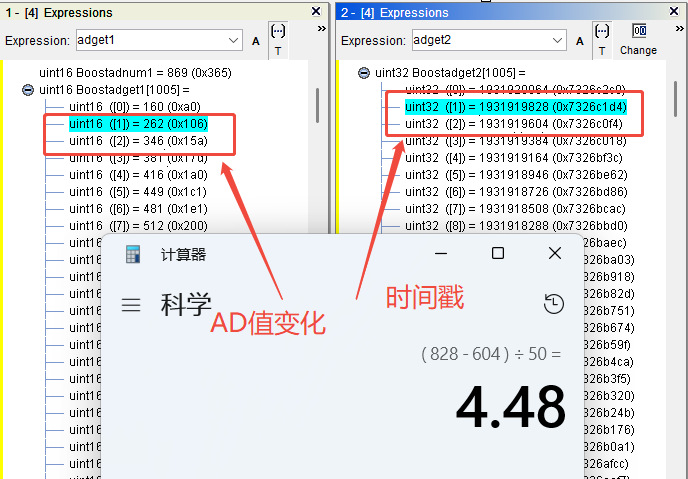

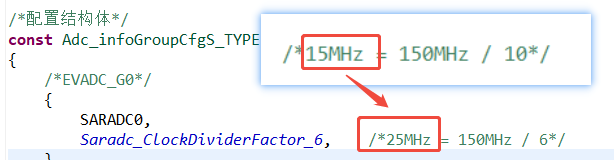

增加ADC0提高主频到25Mhz
喷气阀1的AD更新时间为4.48us

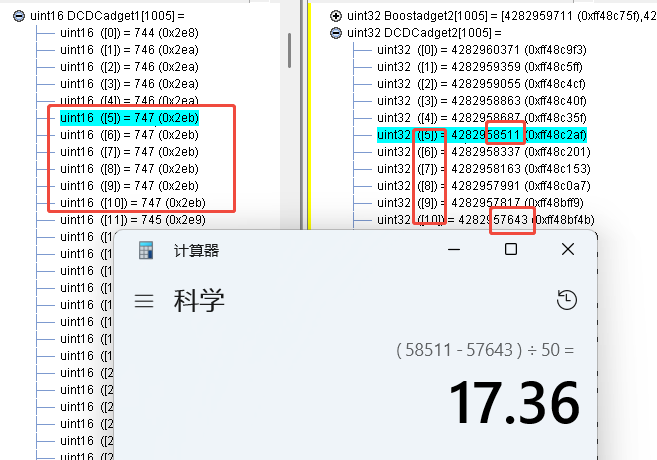

充电泵DCDC的电压采集GROUP8 AD值更新在17.36us

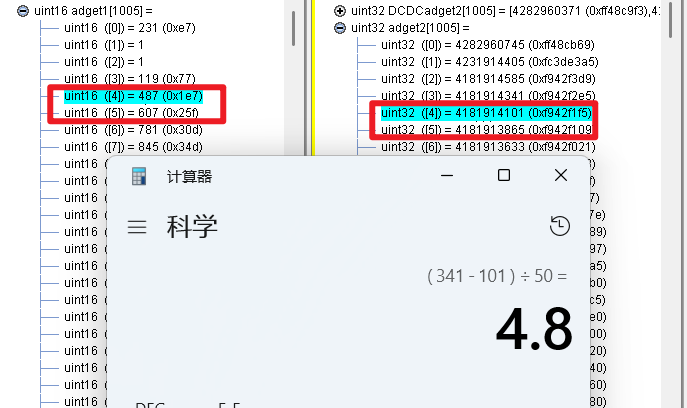

喷油嘴1group4采集AD值更新在4.8us
喷油嘴1group4采集AD值更新在5.34us
喷气阀2的AD更新时间为5.26us
BOOST波形测试

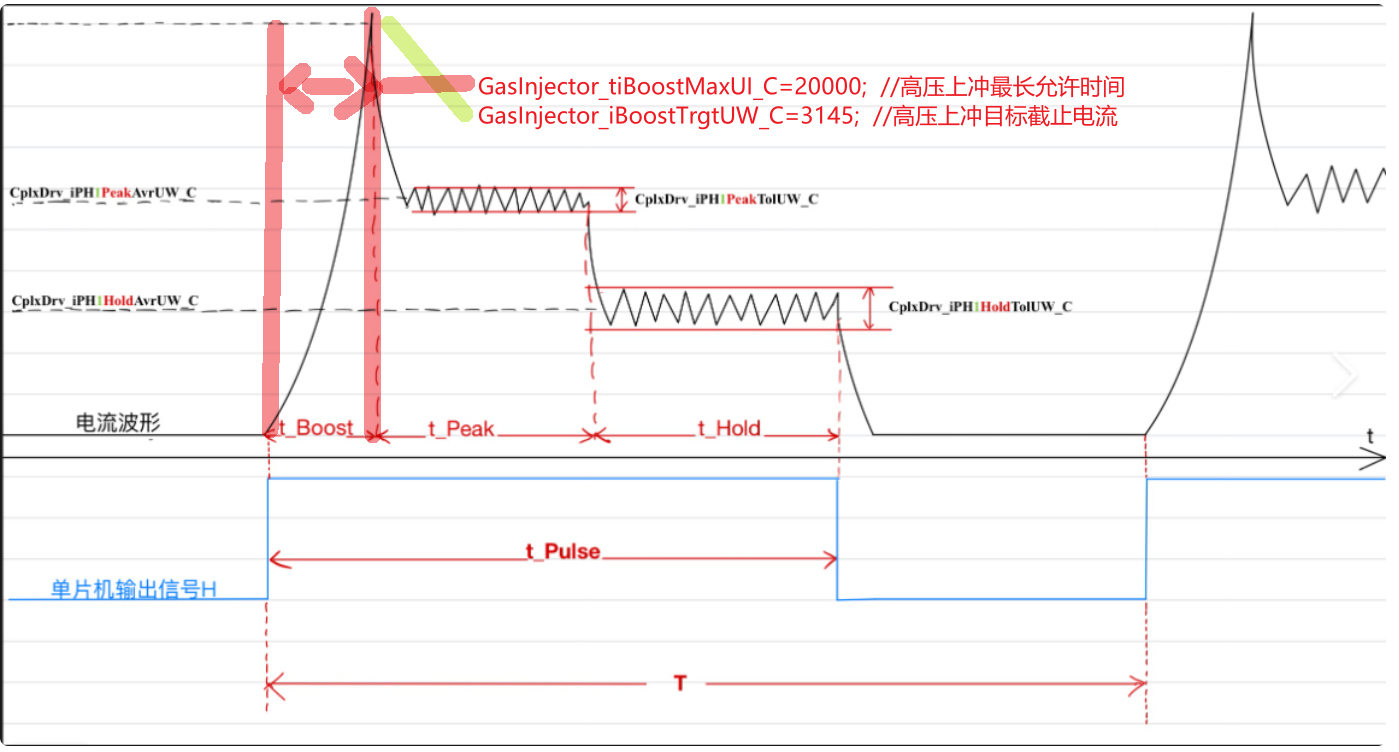

主要测试这个时间内电流波形的最大上冲电流和和时间是否可控
时间转换关系：t=(N/50), us

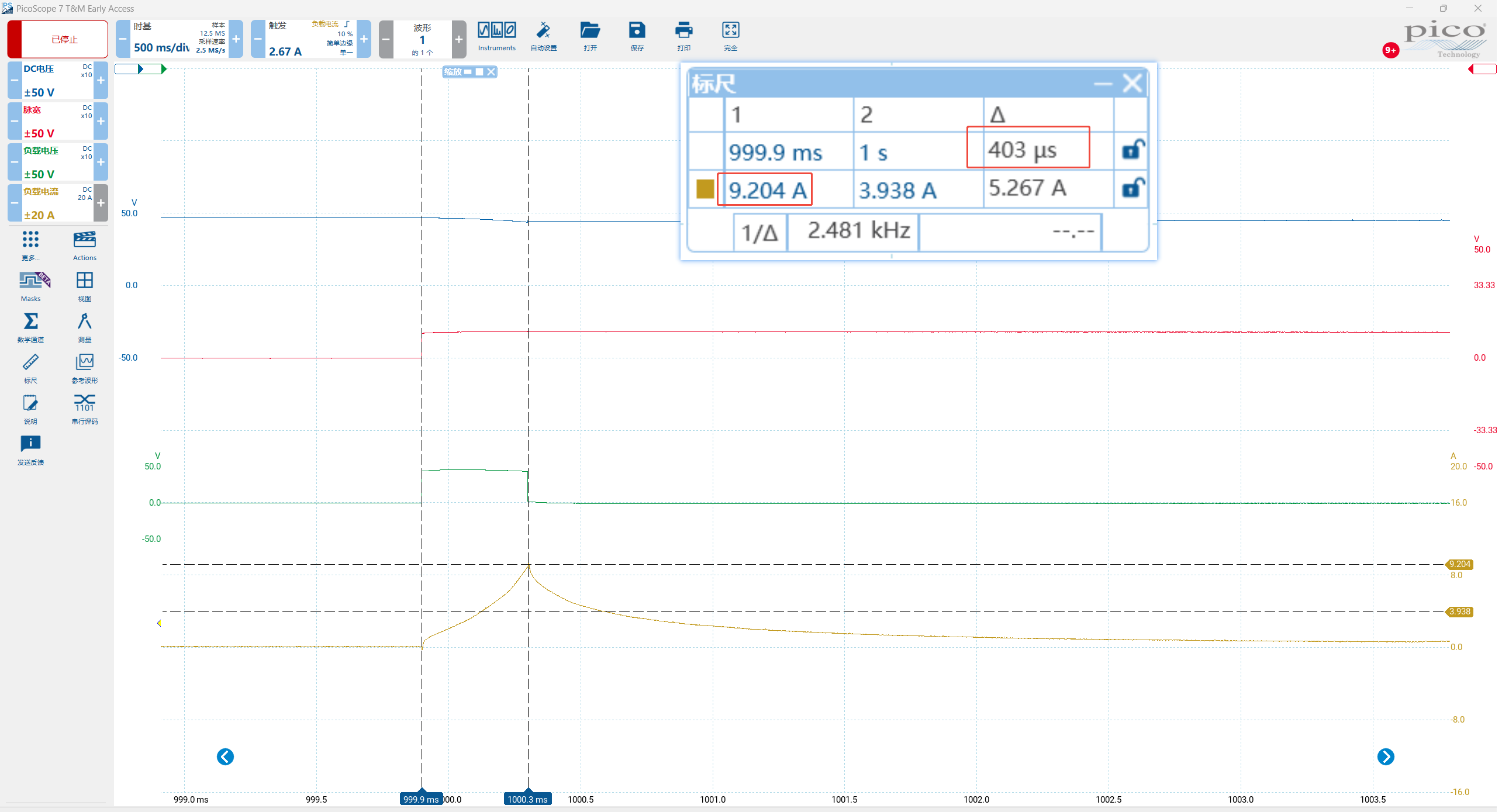

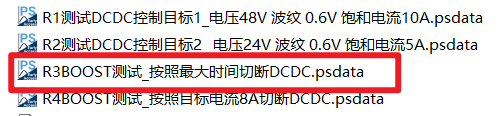

//高压上冲最长允许时间 t=(20000/50)= 400us这个需要实测
GasInjector_tiBoostMaxUI_C=20000; 这个值是我测好的~
对应数据

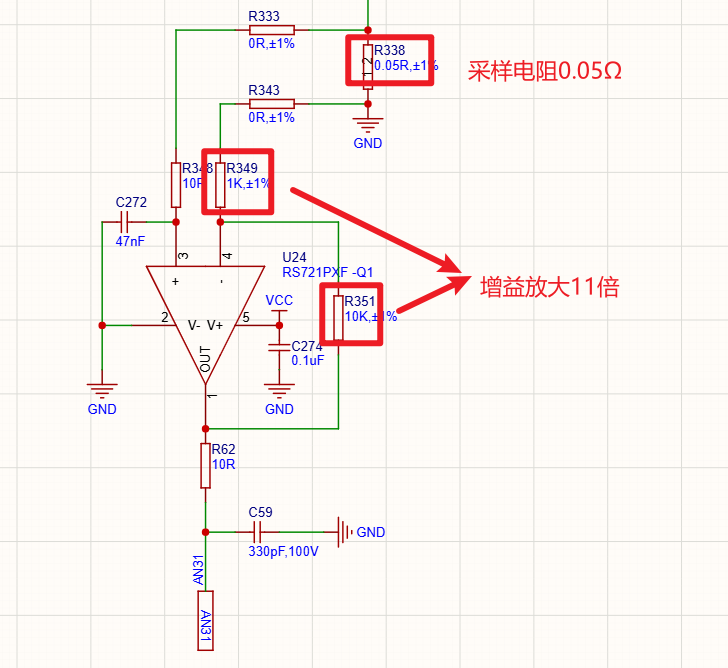

增益11倍 采样电阻0.05Ω
//高压上冲目标截止电流 I = （3603.6*5）/（4095*11倍增益*0.05Ω）=8A
GasInjector_iBoostTrgtUW_C=3604;

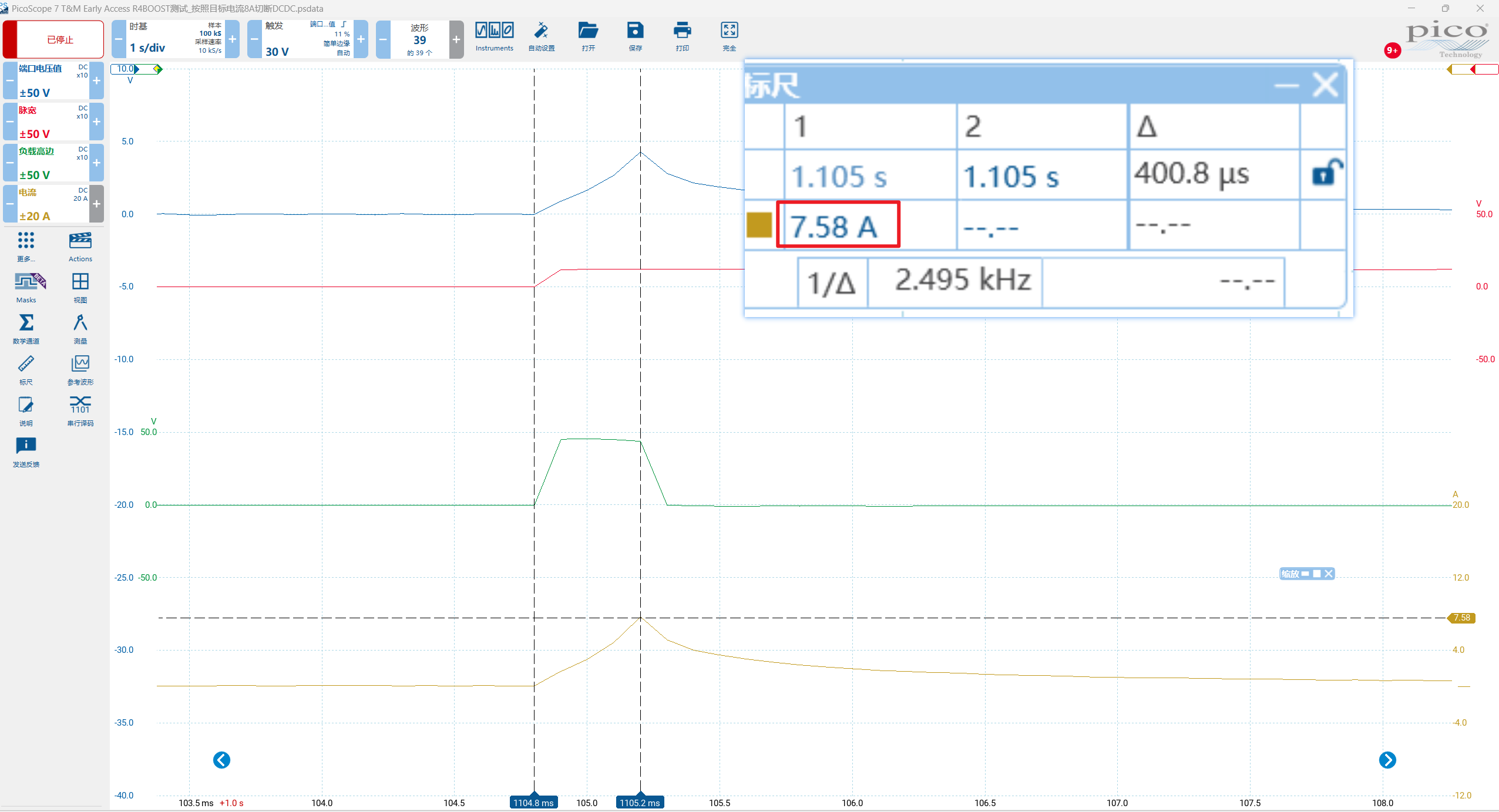

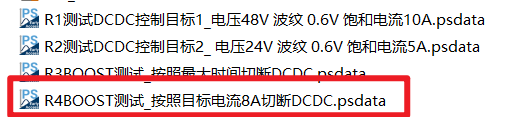

到达目标电流8A切断DCDC
对应数据
接下来修改下高压上冲电流截止电流到4A，看看是否在4A关断
增益11倍 采样电阻0.05Ω

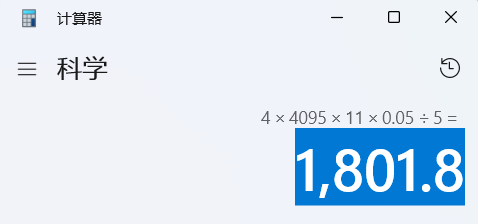

//高压上冲目标截止电流 I = （1,801.8*5）/（4095*11倍增益*0.05Ω）=4A
GasInjector_iBoostTrgtUW_C=1802;
增益11倍 采样电阻0.05Ω

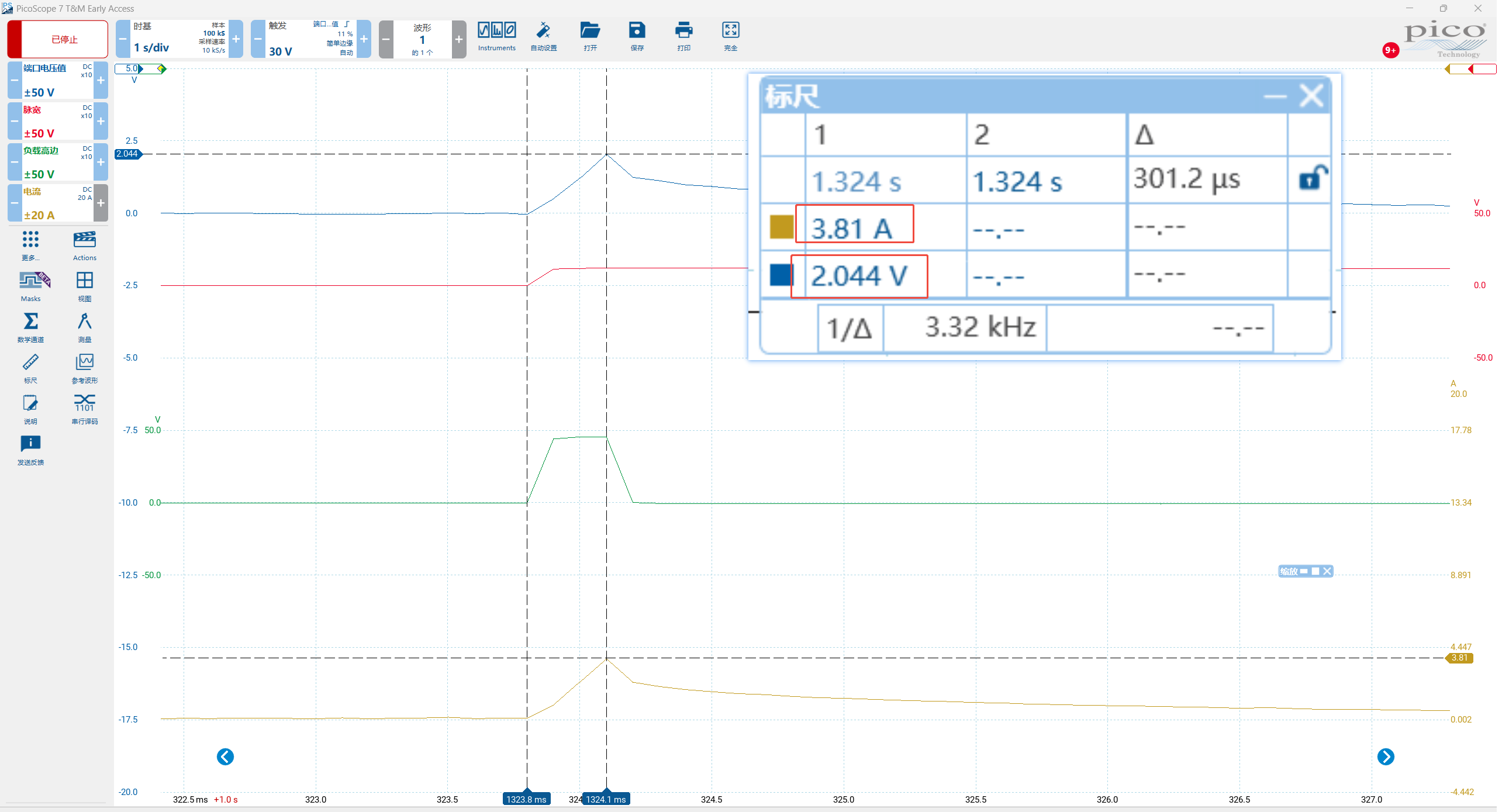

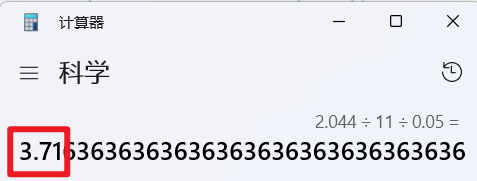

//高压上冲目标截止电流 I = U电压/R电阻=（2.044增益后电压/11倍增益/0.05Ω）=3.7A
对应数据

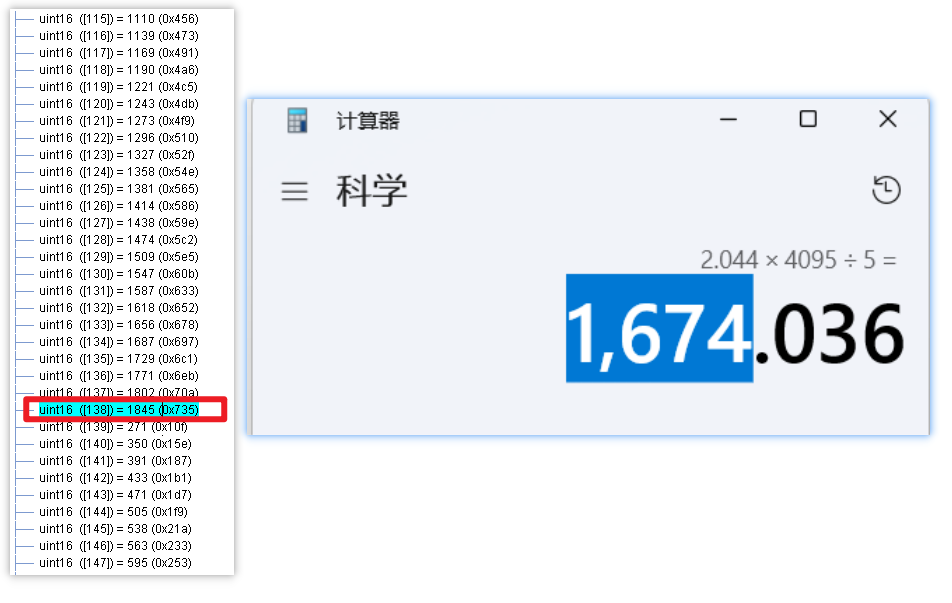

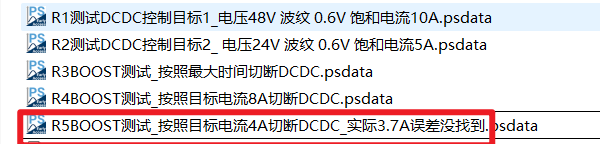

软件配置GasInjector_iBoostTrgtUW_C=1802; 实际电压到达2.044V换算AD值=2.044*4095/5=1674值时 就关断了，这里的误差没找到原因
目前这BOOST状态看着还可以，继续往下测。

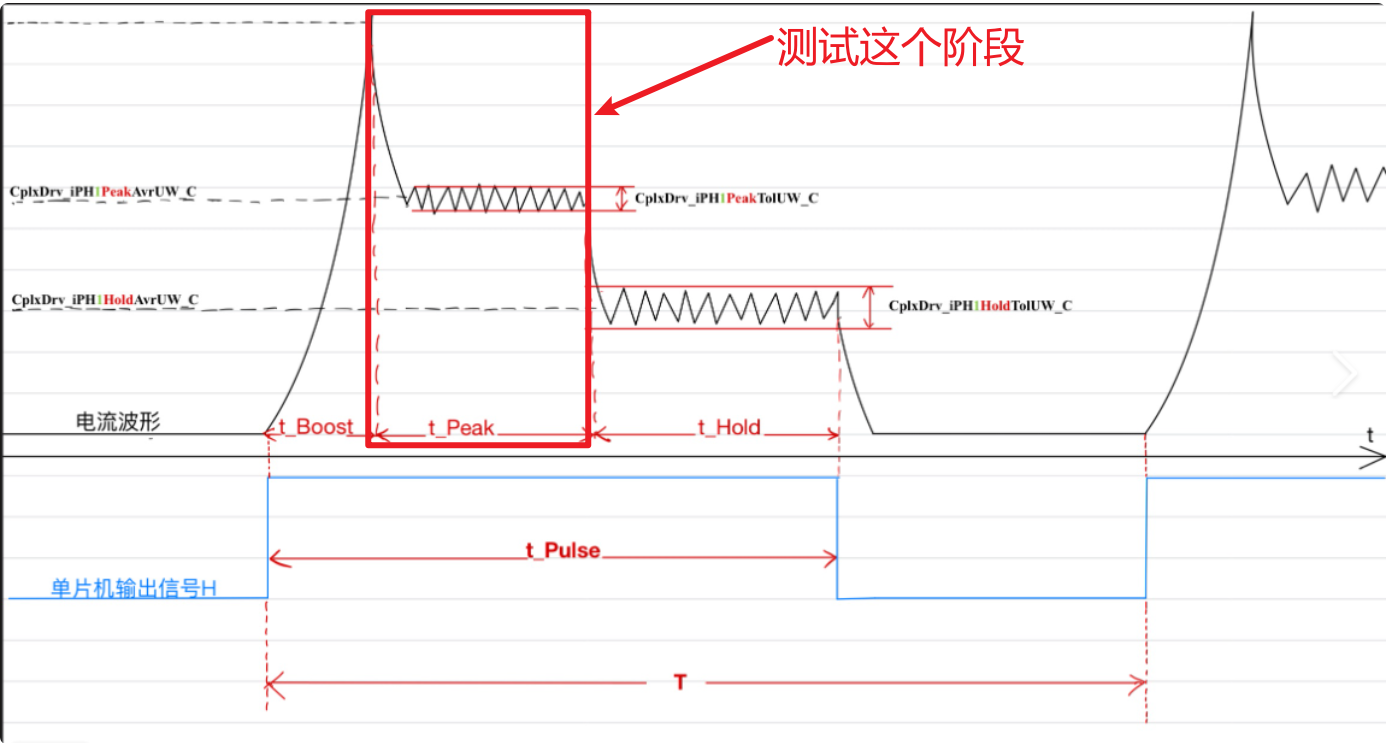

Peak阶段电流波形
主要测试这个阶段
增益11倍 采样电阻0.05Ω
//高端维持目标平均电流 I = （1,801.8*5）/（4095*11倍增益*0.05Ω）=4A
uint16 GasInjector_iBoostTrgtUW_C=1802;
//高端维持电流目标波纹大小 I = （131*5）/（4095*11倍增益*0.05Ω）=0.291A
uint16 GasInjector_iPeakTolUW_C=131
时间转换关系：t=(N/50), us
//高压上冲最长允许时间 t=(50000/50)= 1000us
uint32 GasInjector_tiPeakMaxUI_C=50000; //高端维持最长时间

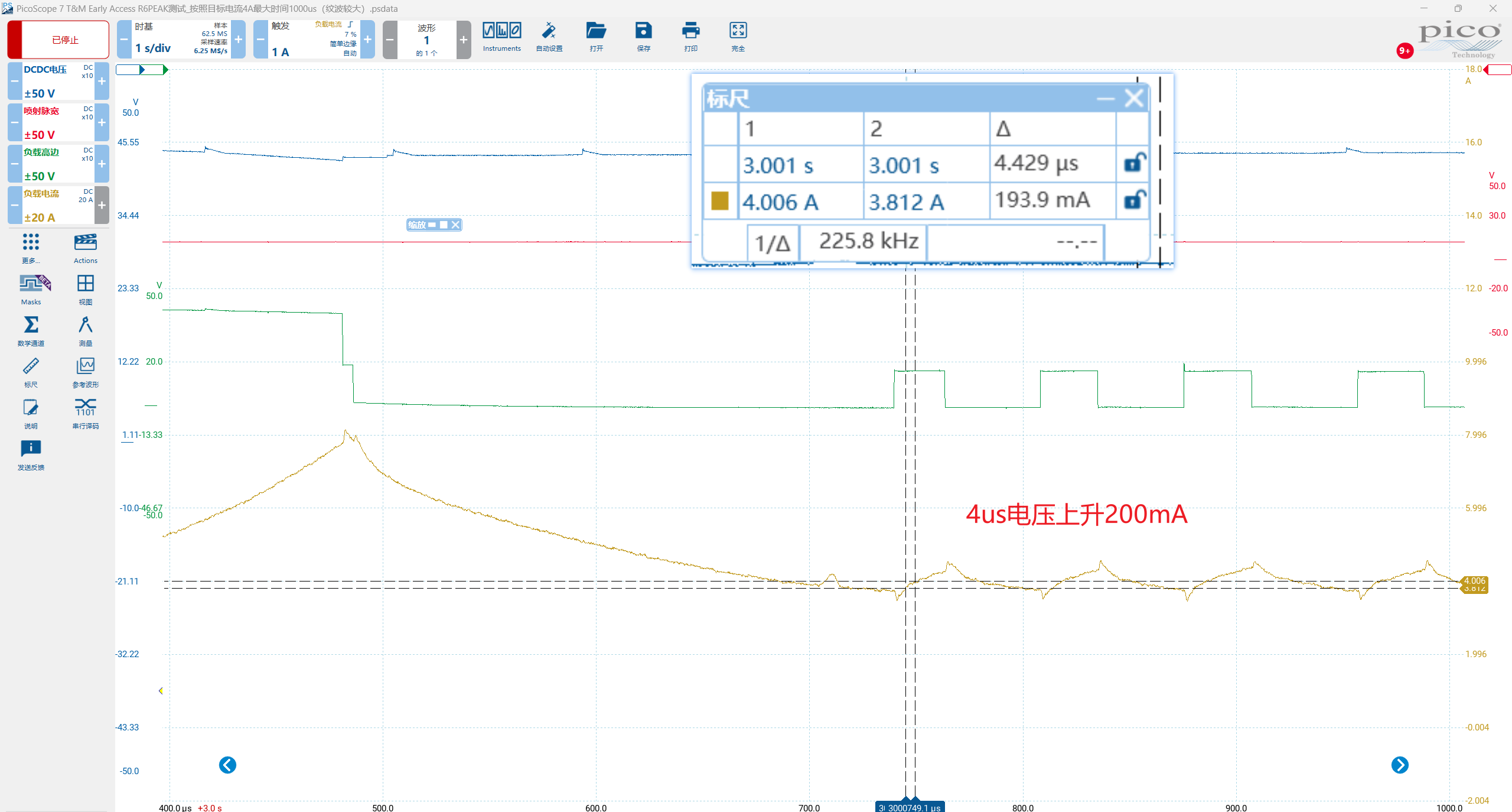

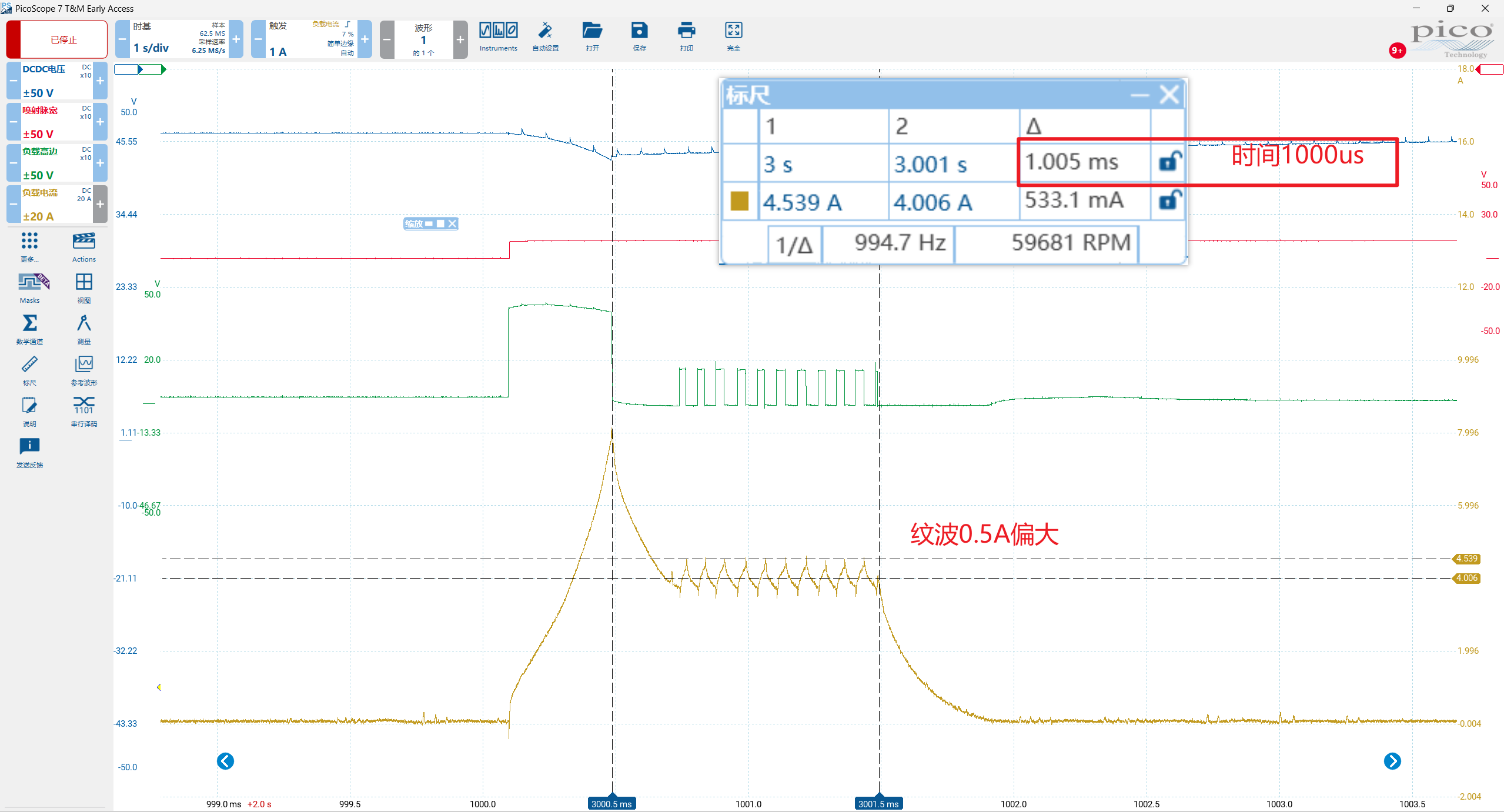

纹波有200mA的误差是因为主程序跑一圈3.78us，电流4us就上升0.2A了 误差找到原因了

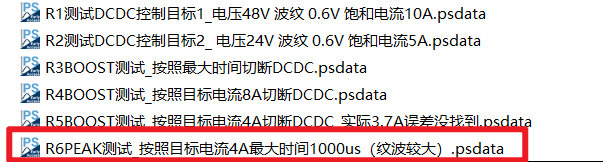

数据在这里

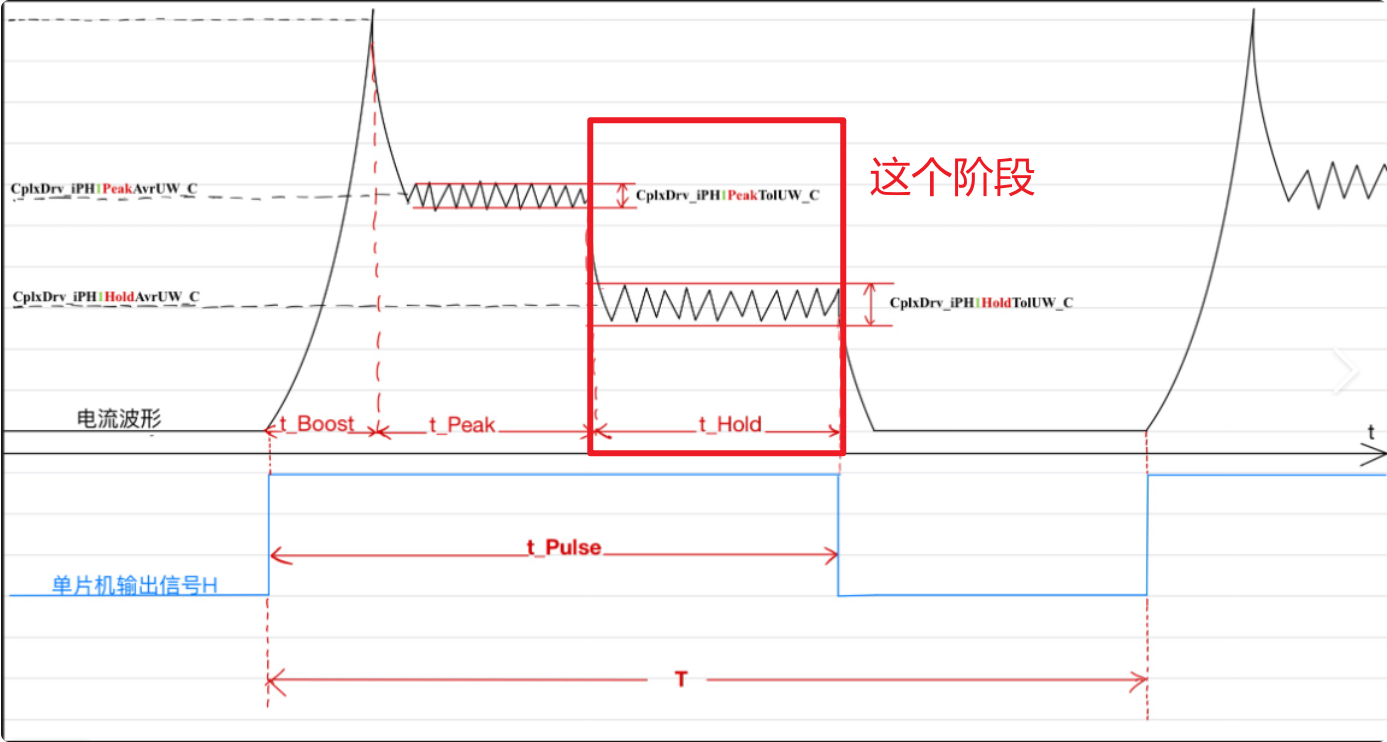

Hold阶段电流波形
主要测试这个阶段
//低端维持目标平均电流I = （901*5）/（4095*11倍增益*0.05Ω）=2A
uint16 GasInjector_iHoldAvrUW_C=901;
//低端维持电流目标波纹大小I = （65*5）/（4095*11倍增益*0.05Ω）=0.14A
Puint16 GasInjector_iHoldTolUW_C=65;
时间转换关系：t=(N/50), us
//高压上冲最长允许时间 t=(1470000/50)= 29,400us
uint32 GasInjector_tiHoldMaxUI_C=1470000; //低端维持电流最长时间

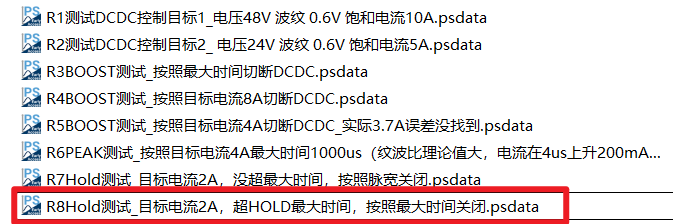

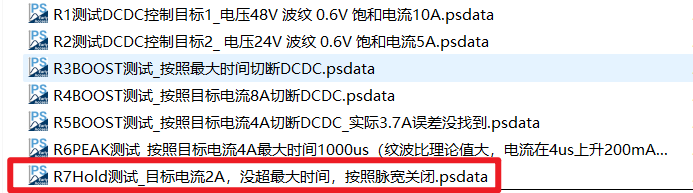

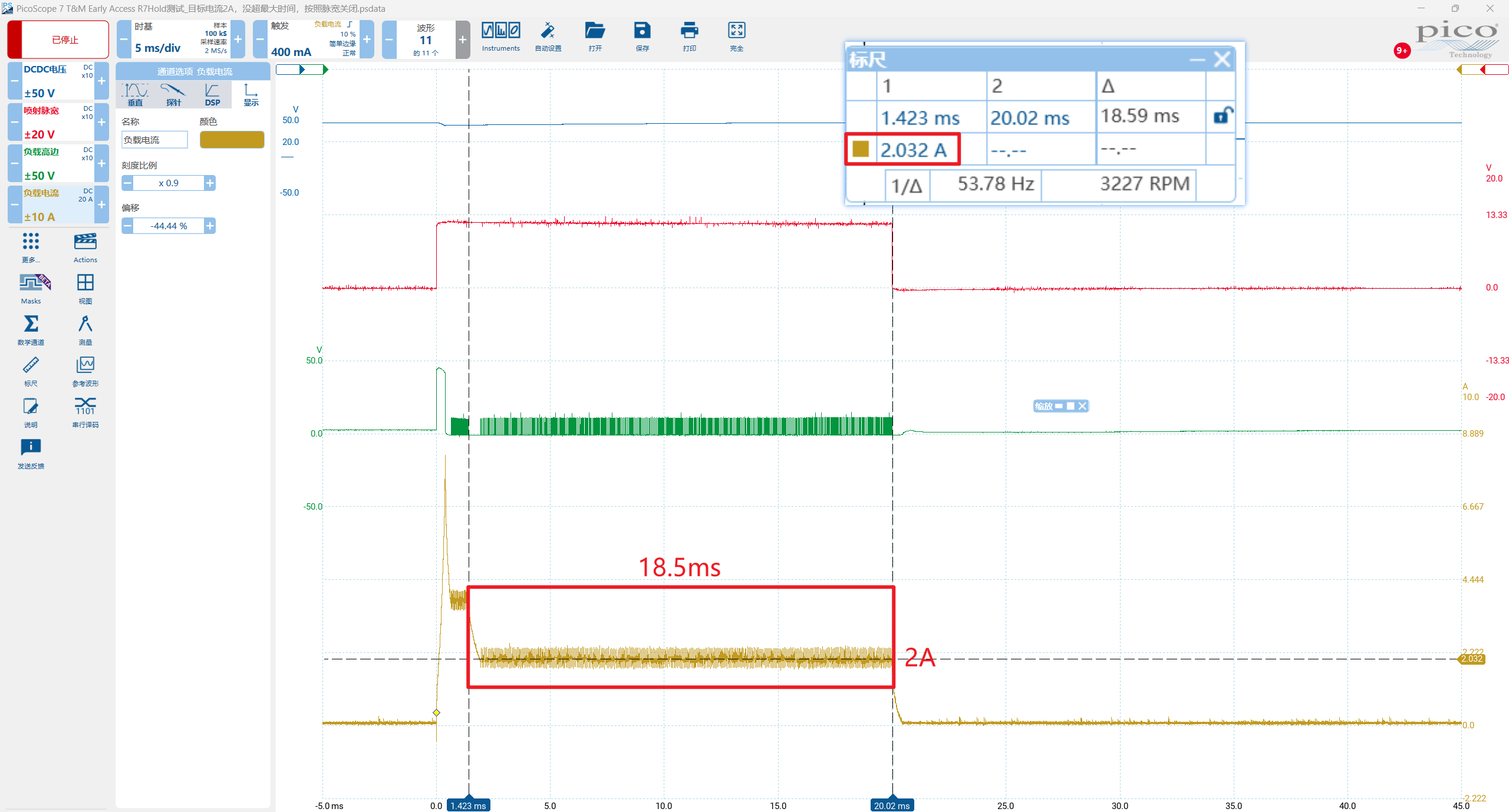

数据：R7Hold测试_目标电流2A，没超最大时间，按照脉宽关闭

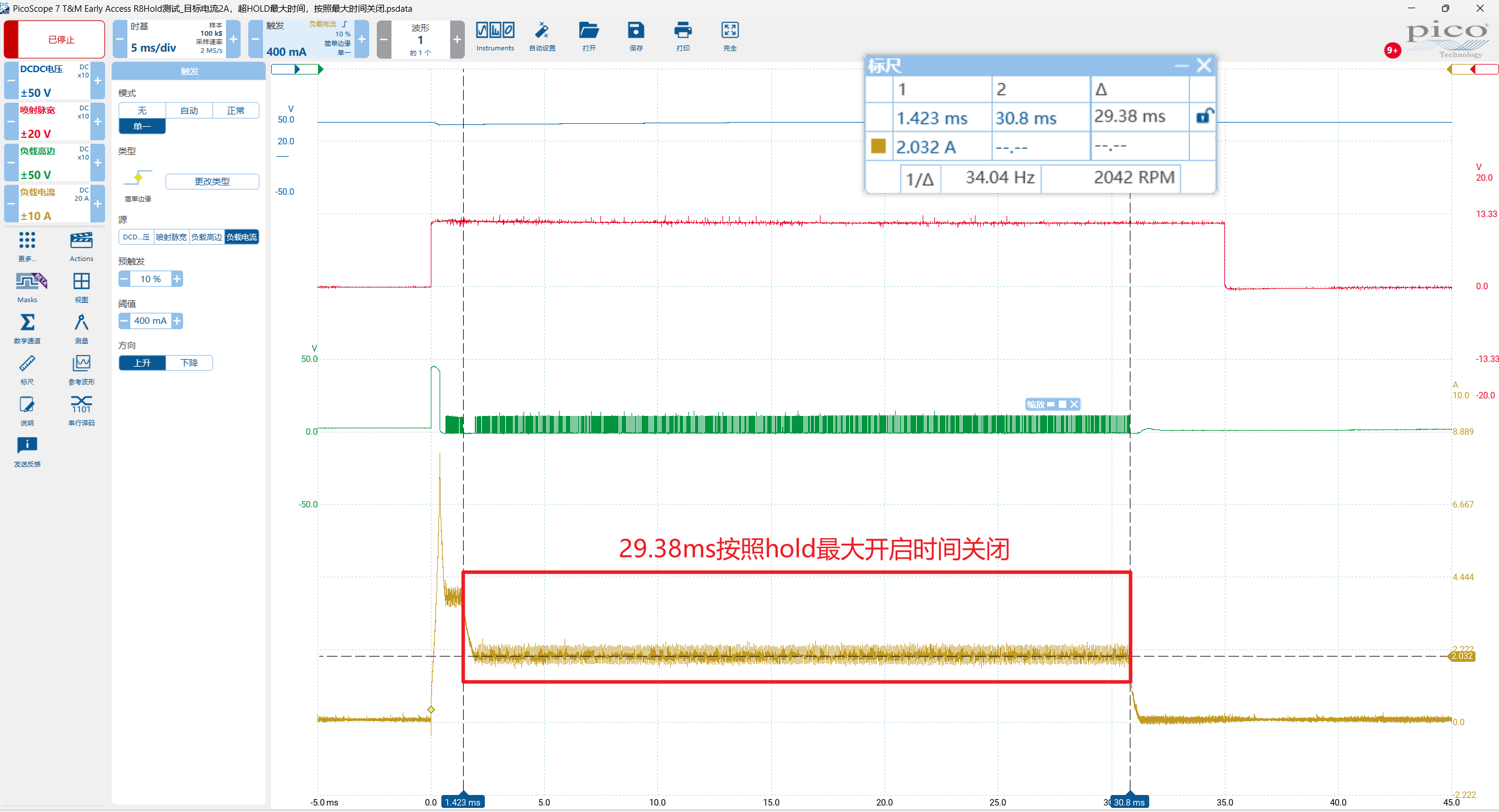

R8Hold测试_目标电流2A，超HOLD最大时间，按照最大时间关闭
调试过程中烧坏的东西原因分析
喷气阀的一上电就打开了
