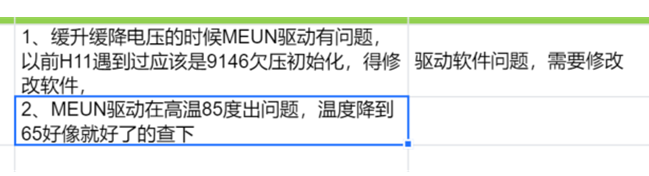

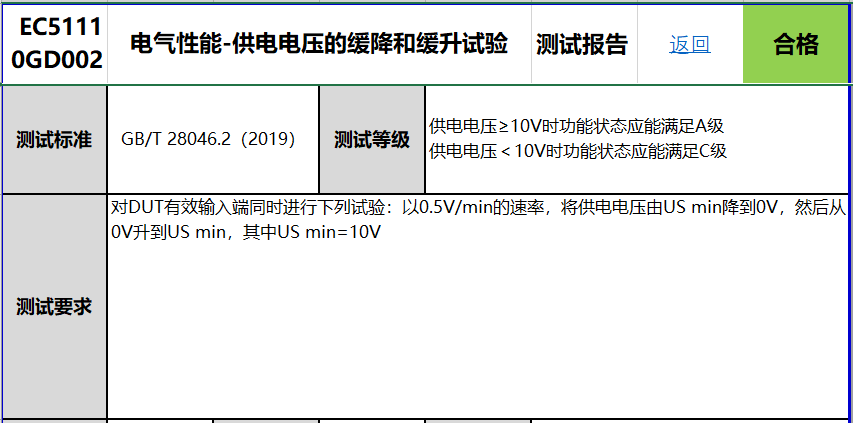

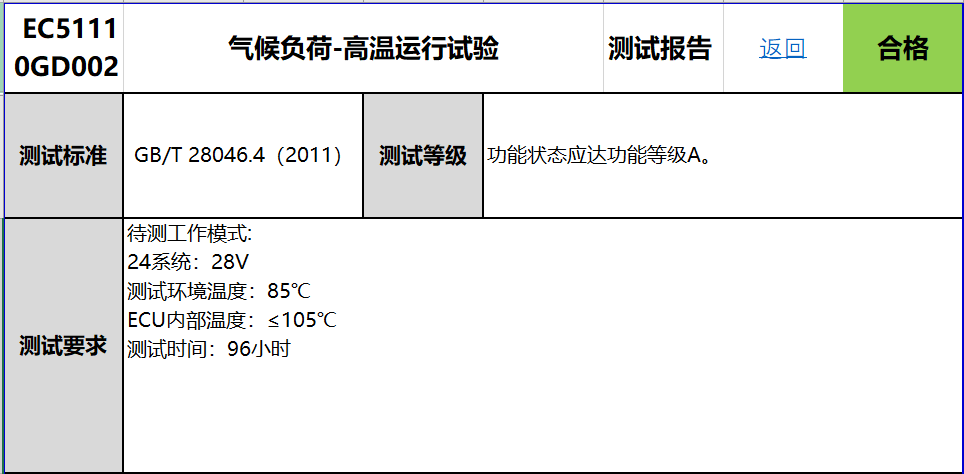

1、问题描述

2、排查思路

  • L9945欠压复位问题，之前在F17-06项目出现过，查看下代码有没有更新过来

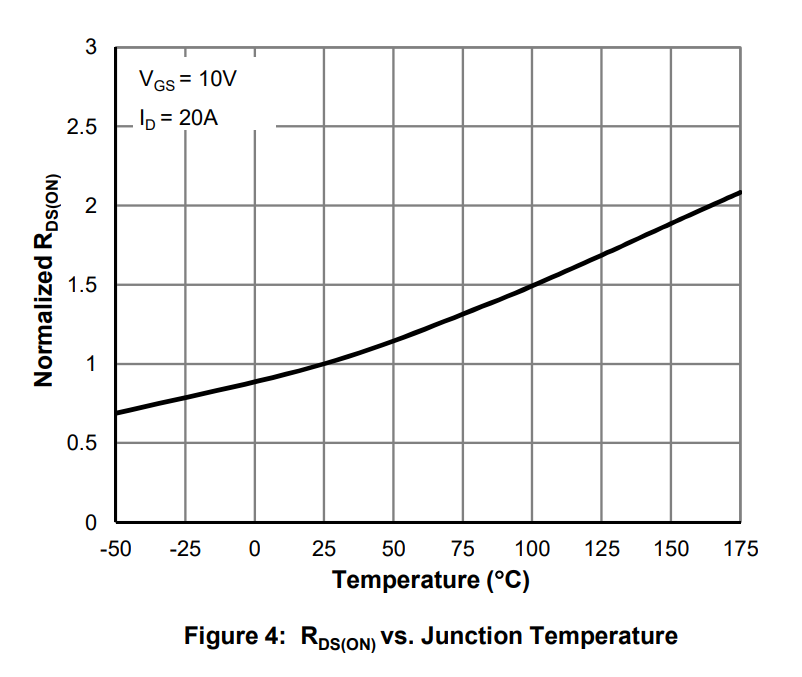

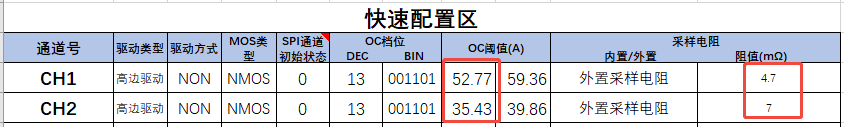

  • 温度变高，内阻变大 ，9945设置的是电压阈值 。I=U/R ,U不变，R变大，相当于电流阈值变小了。检查下电流阈值配置的多少

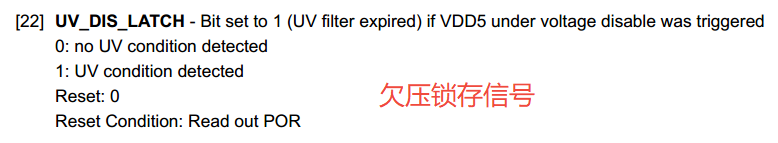

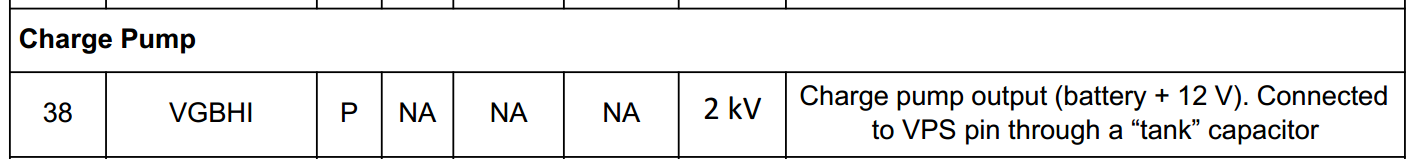

3、欠压复位原理

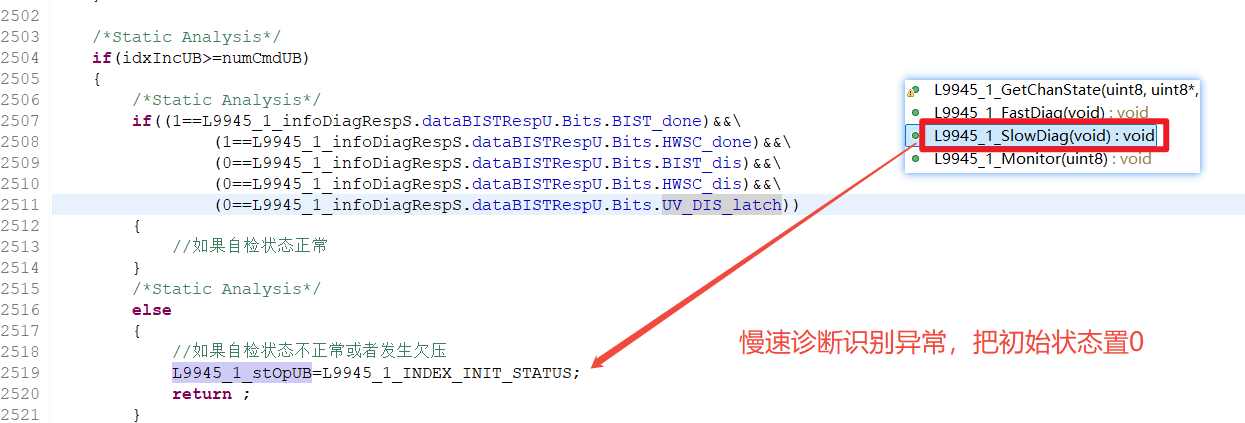

慢速诊断检查异常

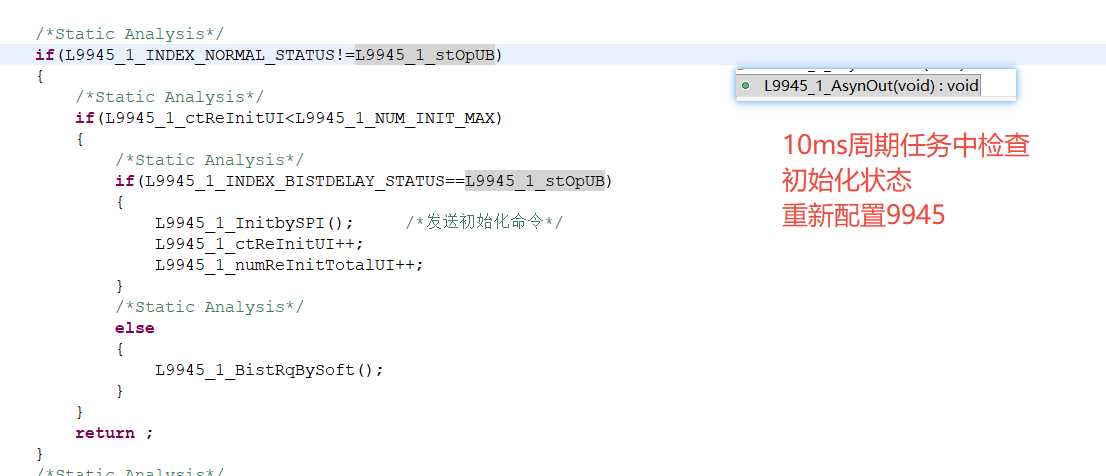

周期任务里重新初始化配置信息

4、HE9145和L9945过流诊断策略差异

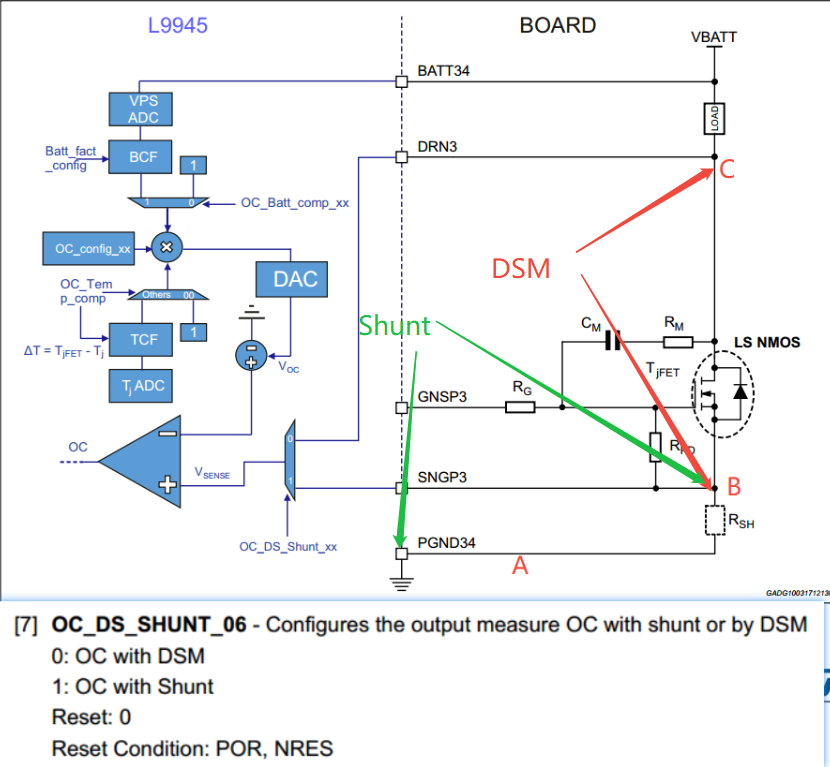

DSM 采集的两个电压点（低边 LS NMOS）

  1. DRN3 引脚 → MOS 漏极 D（图中 C 点）

  2. SNGP3 引脚 → MOS 源极 S（图中 B 点）

DSM 直接测量外部 NMOS 管 Vds = V(DRN) − V(SNGP)，也就是 MOS 管漏‑源两端电压。

对比 Shunt 模式（OC_DS_SHUNT_xx =1）

  • 采样点：SNGP3（B 点） 和 GNSP3（A 点）

  • 这就是图中多路选择器：OC_DS_SHUNT_xx位用来二选一：

    • 0：选 DSM，输入来自 DRN/SNGP（MOS 的 Vds）

    • 1：选 Shunt，输入来自 SNGP/GNSP（采样电阻压降）

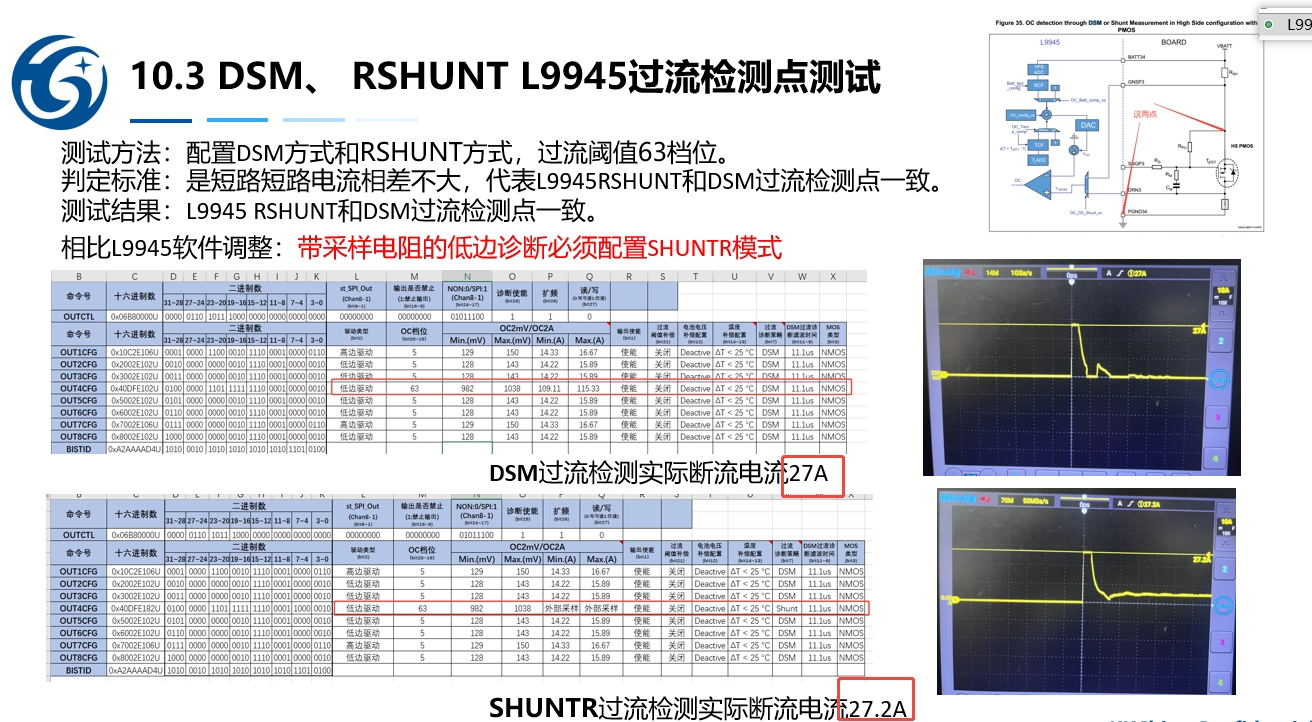

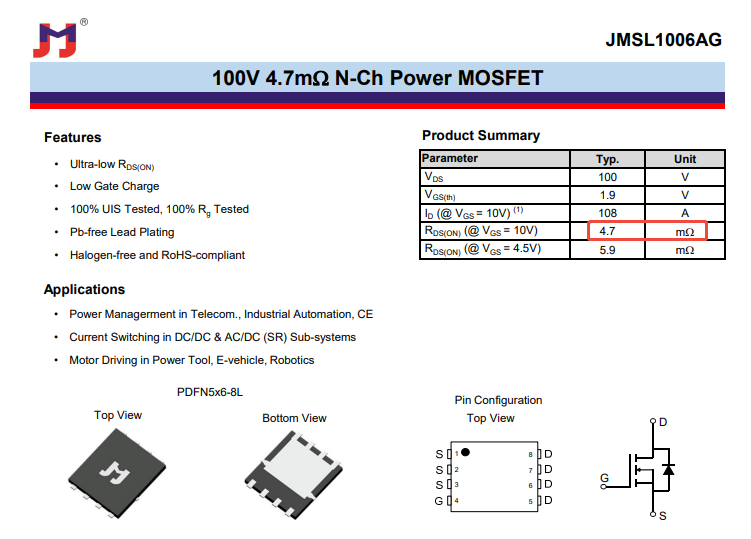

实际测试下来L9945的这个DSM位和Shunt效果一样，会采集mos内阻+采样电阻

5、MEUM阀的高温失效问题

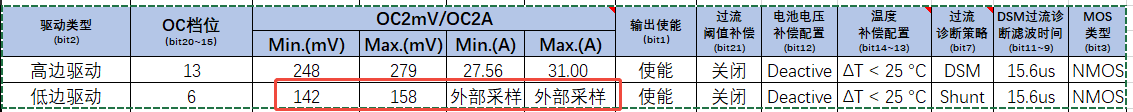

初始化命令中配置档位6档

10ms周期任务中修改为30档位

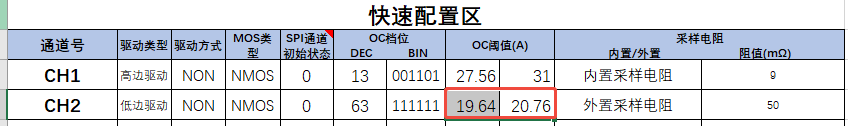

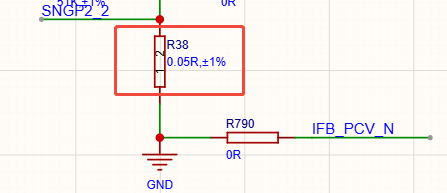

外部采样电阻0.05欧姆 I=U/R=520mV/0.05Ω=0.52V/0.05A=10.4A


修改为OC档位63 约为20A跟高边差不多
