一.SN74Q1
1.用户手册
2.功能

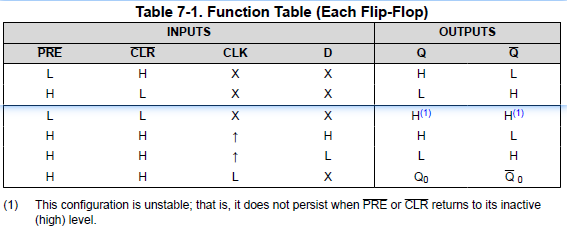

每个SN74Q1芯片可以控制两个输出通道,控制逻辑如下图:

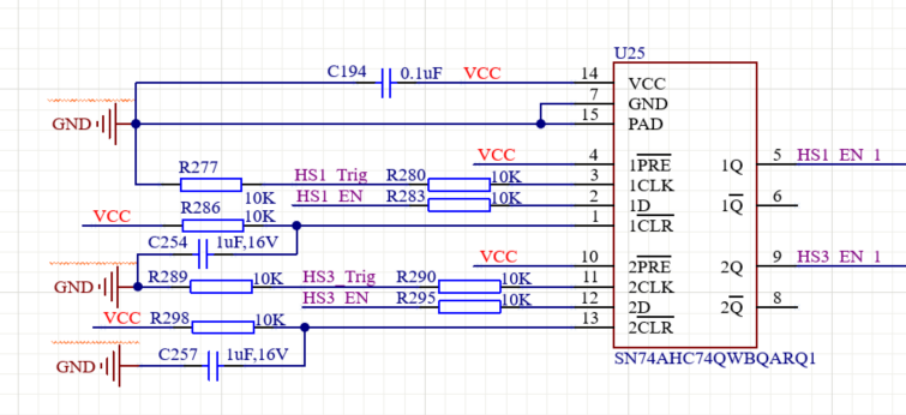

结合原理图可知,PRE和CLR都被上拉时,每当CLK引脚为上升沿,输出引脚Q将更新状态为输入引脚D的状态,输出引脚Q将更新状态为输入引脚D的反状态.

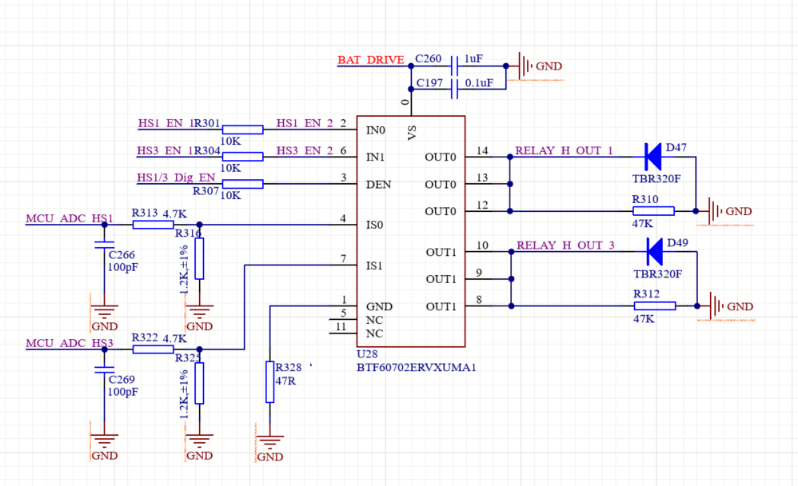

二.BTF6070
1.用户手册
BTF6070-2ERV-DataSheet-v01_00-EN.pdf
2.功能

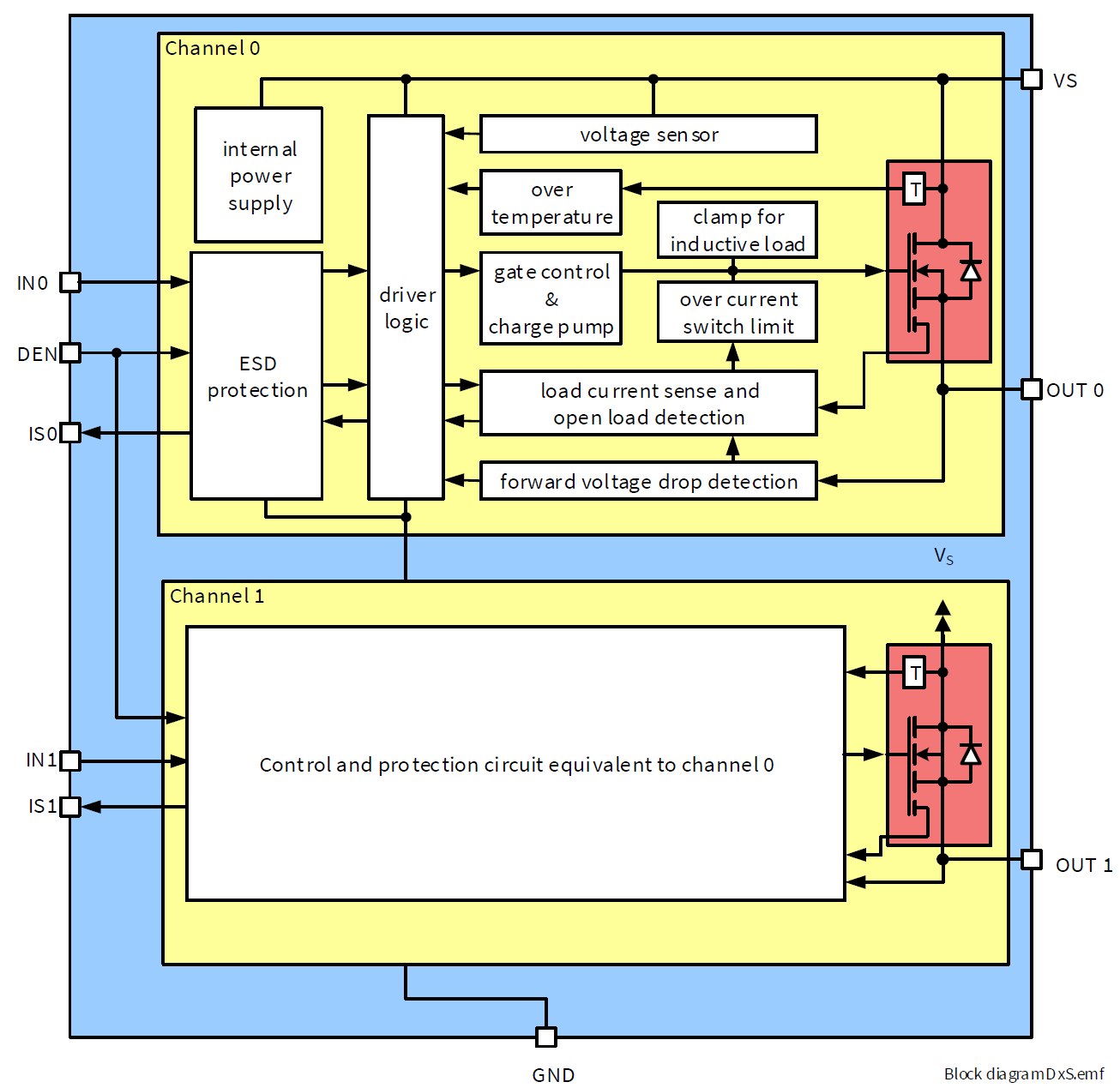

a.框图

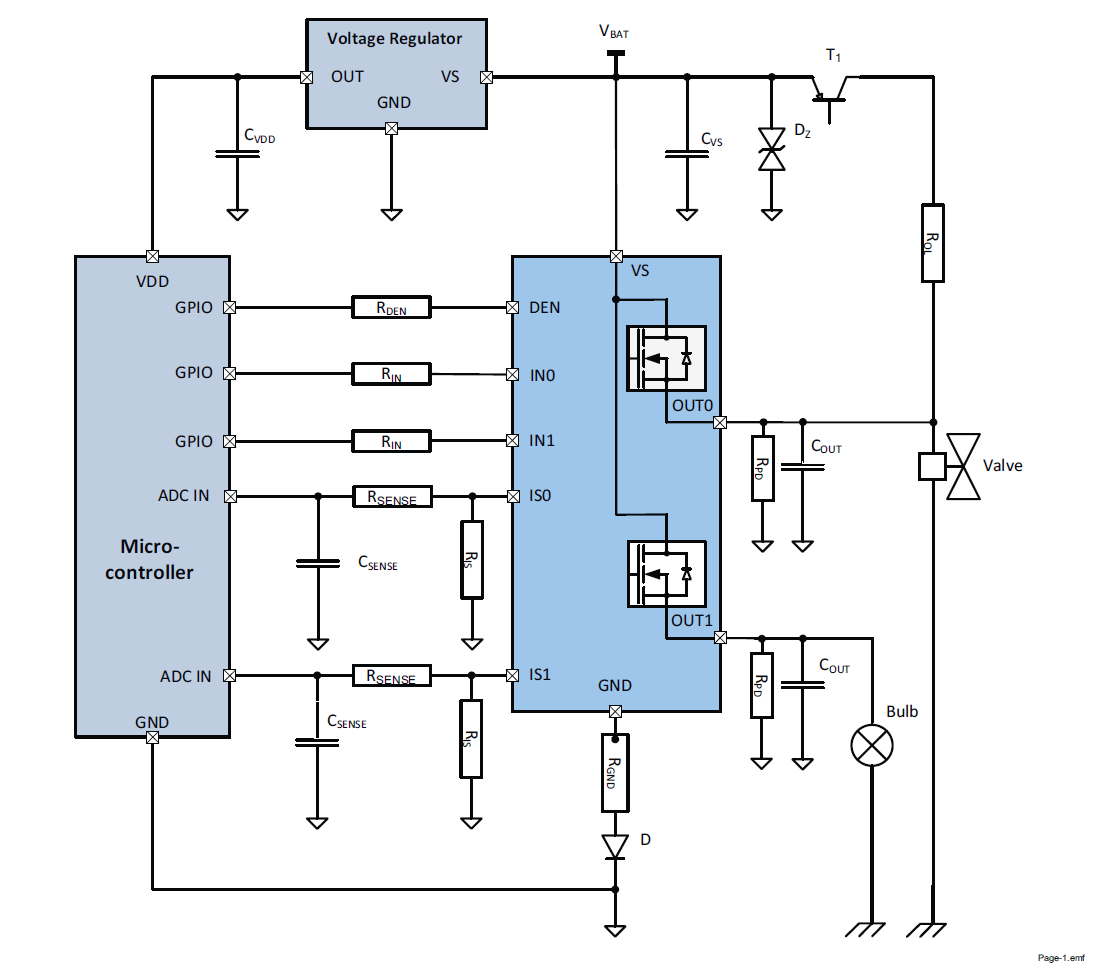

b.控制
- 当IN端口为高时,OUT端口会被连接到VS端口,兼容3.3V和5V逻辑输入.
- 若端口为PWM类型,控制频率最高为1.5KHz.
c.诊断
当DEN引脚为高时,使能两路ADC通道反馈对应路驱动的电流.
